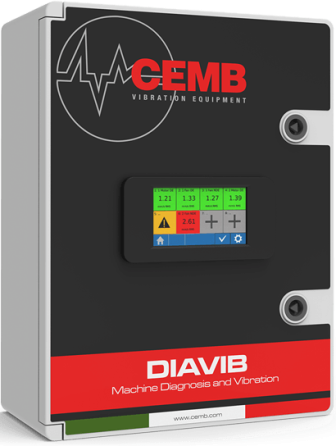

CEMB - SURVEILLANCE VIBRATOIRE CONTINUE (ON LINE)

• Input par boitiers:
    * Diavib PRO : 8 capteurs triaxiaux CUBE, soit 24 Points de mesure
• Mesures: Niveaux globaux
    * Vélocité (mm/s RMS, Pk, PkPk)
    * Accélération (g RMS, Pk, PkPk)
    * Température (°C)
• Spectre FFT
• Entré Tachy pour calcul de la vitesse de rotation
• Diagnostic (Balourd, lignage, roulement)
• Alarmes
• Historique des mesures et des alarmes sur Base de données
• Gestion des capteurs et des alarmes
• Compatible avec les capteurs CUBE
• Analyse des mesures avec le logiciel intégré PROVIB
• Interconnexion de plusieurs coffrets Diavib
• Connexion réseau pour analyse avec PROVIB
• Option Connexion au Cloud de Cemb pour stockage et lecture des mesures à distance @Navigateur Internet.
• Compatible SCADA
• Sorties pour chaque capteur, en fonction du capteur (Cube/0,1,3,4,5):
     * Out 1: 4-20 mA
            - Vibration X ou Y ou Z ou Max(XYZ) ou  Température
            - Unité mm/s, gpk, °C
     * Out 2: On/Off pour Alarmes

DIAVIB Suite

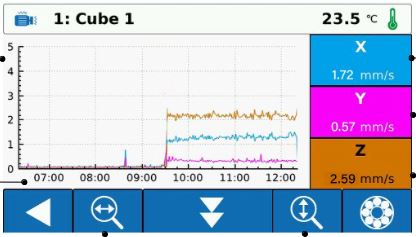

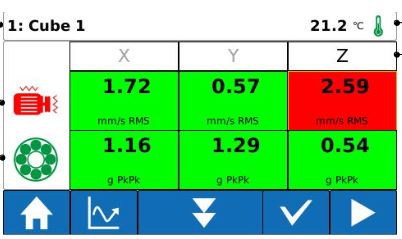

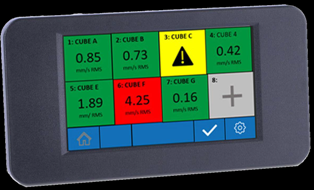

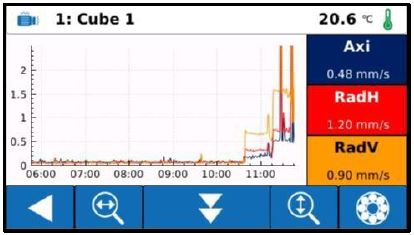

VIBEYE

Demo Provib

Capteur CUBE

Manuel CUBE

• Input par boitiers:
    * Diavib Micro: 2 capteurs triaxiaux CUBE, soit 6 Points de mesure
    * Diavib Mini  : 6 capteurs triaxiaux CUBE, soit 18 Points de mesure
    * Diavib        : 8 capteurs triaxiaux CUBE, soit 24 Points de mesure
• Mesures: Niveaux globaux
    * Vélocité (mm/s RMS, Pk, PkPk)
    * Accélération (g RMS, Pk, PkPk)
    * Température (°C)
• Diagnostic (Balourd, lignage, roulement)
• Alarmes
• Historique des mesures sur 24H
• Historique des alarmes (50 derniers évènements)
• Gestion des capteurs et des alarmes
• Compatible avec les capteurs CUBE
• Sorties pour chaque capteur, en fonction du capteur (Cube/0,1,3,4,5):
     * Out 1: 4-20 mA
            - Vibration X ou Y ou Z ou Max(XYZ) ou  Température
            - Unité mm/s, gpk, °C
     * Out 2: On/Off pour Alarmes

DIAVIB Suite

VIBEYE

Capteur CUBE

Manuel CUBE

• Input: 1 entrée (accéléromètre, vélocimètre).
• 1 sortie 4-20 mA ou 0-10V
• Mesure: g, mm/s, µm
• Amplitude: rms, peak, peak-peak
• Filtre passe haut et filtre passe bas
• Sortie signal sur prise BNC pour analyseur

Module Alarme sur rail DIN:

• Input: 1 entrée capteur (accéléromètre, vélocimètre, température).

• 1 sortie 4-20 mA ou 0-10V

• Mesure: g, mm/s, µm

• Amplitude: rms, peak, peak-peak

• 2 Relais d'alarme (AL1 & AL2)

• Filtre passe haut et filtre passe bas

• Sortie signal sur prise BNC pour analyseur

• Input: 2 entrées (accéléromètres / vélocimètres)
• Output: 2 sorties (g, mm/s, µm) en 4-20mA ou 0-10V
• Réglage setup à définir sur commande
• Plage de mesure à définir sur Cde
• Relais d'alarmes
• Filtre passe haut et filtre passe bas
• Sortie signal sur prise BNC pour analyseur
• Liaison RS485

• input (x3): 2 entrées (accéléromètres, vélocimètres, Proximitors inductifs) + 1 Tachy
• Mesures:
  • Vibration
  • Déplacement axial
  • Vitesse de rotation (Survitesse, Zéro speed, Reverse rotation)
• Output (x2): 4-20 mA / 0-10V
• Connexion Ethernet pour Setup
• Communication Modbus TCP/IP
• Connexion avec ADS Software pour analyses
• Fixation rail DIN

Manuel

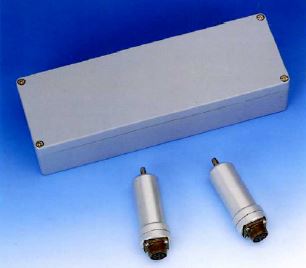

Input: 1 vélocimètre type T1-40
Output: 4-20 mA ou 0-10 V (à préciser sur la cde)
Mesure: mm/s RMS ou µm p-p
Alarmes: relais AL1 + AL2
Fixation: Rail Din EN 50022


Manuel

Input: 2 vélocimètres type T1-40
Output: 4-20 mA ou 0-10 V
Mesure: mm/s RMS ou µm p-p
Alarmes: 2 relais par voie AL1 + Al2
Fixation: Rail Din EN 50022


Manuel

• Vibration de palier absolue ou relative
• Déplacement axial
• Température
• Vitesse (3 entrées tachy)
• Alarmes
• Fonctions by-pass, trip-multiplier
• Liaison Ethernet
• SIL

Download

Overspeed

SIL3

• Vitesse de rotation
• Survitesse
• Zéro speed
• Sens inverse de rotation
• 2 blocs d'alimentation
• 3 voies indépendantes avec logique 2oo3
• Connexion Ethernet
• SIL 3
